某机电安装工程项目，业主与该安装施工单位签订了工程合同。在合同中规定：工期提前一天奖励一万元，每拖后 一天罚款一万元。通过双方协调编制了网络计划计划工作逻辑关系及持续时间表, 并经业主同意；在计划执行过程中， 出现了下列一些情况：
(1) 因业主不能及时供应设备，使B延误3天，E延误2天， H延误3天。
(2) 因机械发生故障检修，使F延误2天，N延误2天，M延 误1天。
(3) 因土建设备基础部分重捣，使C延误3天。
(4) 因场外停电，使N延误1天。
(5) 安装单位在L施工过程中采取了加快施工的技术措施(技术措施费1万元)，使L施工缩短了4天。
双代号网络图工序关系如表
【问题】
1. 为A单位项目部绘制双代号网络计划图。
2. 找出关键线路？工期多少天？
3. 施工单位就上述5种情况中哪些可以向业主提出工期补偿？共补偿工期多少天？
4. 该工程的实际工期为多少天？

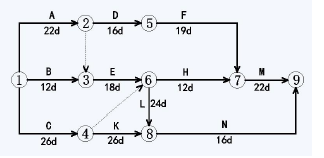

1. 绘制双代号网络计划图如下：
2. 关键性线路为A-E-L-N 。工期为80 天。
3. （1 ) 业主不能及时供应设备，是业主的责任，因为只有E 工作在关键线路上，B、H 不在关键线路上，且延误时间没有超过其总时差。所以可以补偿工期2 天。
（2）因机械发生故障检修是施工单位责任，不能索赔。
（3 ) 因土建设备基础部分重捣，是业主的责任，但C 工作不在关键线路上，且延误3 天没有超过总时差， 因此不能提工期补偿要求。
（4）因停电是业主应承担的风险责任，且N 工作在关键线路上，所以可以补偿工期1 天。
（5）采取加快施工的技术措施是施工单位的责任（因为保证进度是施工单位的责任，且工期提前有奖励），不能索赔。
综上：共补偿工期：2+1=3 天。
4.关键线路因F 增加2 天、M 增加1 天、L 减少4 天而改变为A-D-F-M 。
实际工期为：22+16+(19+2)+(22+1) ＝82 天。
