工频耐压试验接线中球隙及保护电阻有什么作用?

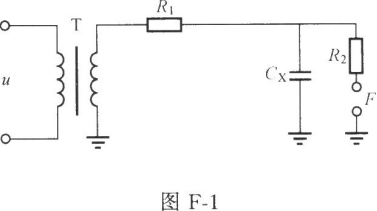

在现场对电气设备CX进行工频耐压试验，常按图F一1接线，图中R1为保护电阻，R2为球隙保护电阻，F为球隙。
球隙由一对铜球构成，并联在被试品CX上，其击穿电压为被试品耐压值的1．1～1．2倍，接上被试品进行加压试验过程中，当因误操作或其他原因出现过电压时球隙就放电，避免被试品因过电压而损坏。当球隙放电时，若流过的电流较大，会使铜球烧坏，因此在球隙上串一电阻R2(按1Ω／1V来选)以减少流过球隙的电流。R2还有一个重要作用，就是起阻尼作用，在加压试验中，如球隙击穿放电，电源被自动断开后，由于被试品CX(相当于一个电容器)已充电，因此电容中的电能通过连线和球隙及大地形成回路(见图F-1)放电。因为连线中存在电感L，所以电容中的电能CU2／2，转为电感中的磁能LI2／2，电能与磁能之间的变换会形成振荡，可能产生过电压，损坏被试品，串上R2后可使振荡很快衰减下来，降低振荡过电压，因此,R2也称阻尼电阻。R1的作用是当被试品CX击穿时，限制试验变压器输出电流，限制电磁振荡过电压，避免损坏仪器设备。
