请简要画出宽带VPDN的组网图,并在图中标注用户端.DSLAM/OLT.LAC.LNS.RADUS的位置,简单描述VPDN 拨号认证及L2TP隧道建立的过程。

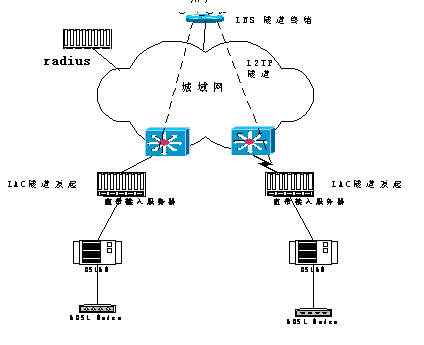

组网图参考如下.
用户总部(或放在局端)有一台路由器做LNS,此路由器一接口接城域网,另一接口接用户网络。
用户通过宽带线路拨号后,接入服务器将用户验证请求发给Radius, Radius收到请求后通过帐号的后缀域名判断是哪个公司的帐号,并将相应的建立L2TP的属性反馈给接入服务器。
将宽带接入服务器配置成LAC,通过radius反馈过来的属性与LNS路由器建立L2TP隧道。
隧道建立后, LNS将用户验证请求发给radius,由radius完成用户名密码验证后分配IP。通过隧道传递到用户。
